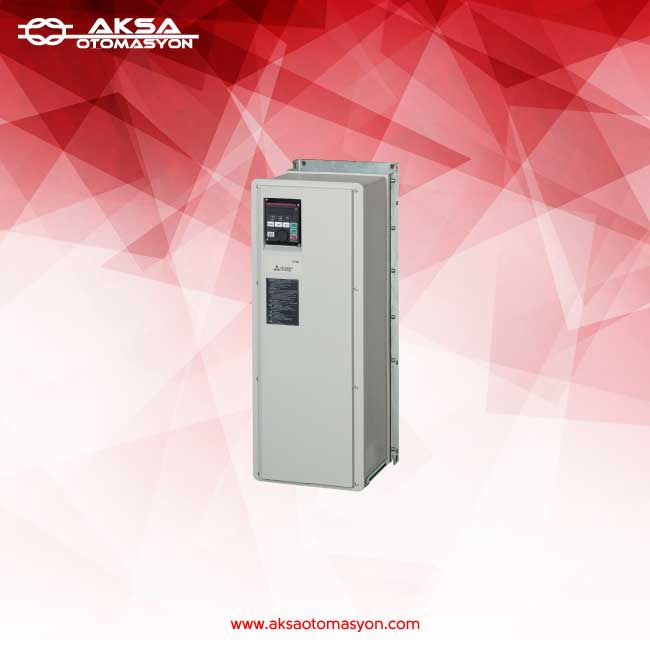

A846 Serisi Frekans İnverterleri IP55

● FR-A800 serisi, güvenli kapatma için iki kanallı acil durdurma fonksiyonuna sahiptir. Bu fonksiyon, diğer bir kontaktör montajına gerek olmadan Avrupa Makine Direktifi ile uyumlu, güvenli bir çalışma sağlar. Bunun sonucunda FR-A800; EN ISO13849-1/PLe cat. 3, EN 61508-1/-2/-3:2010(SIL3) ve EN 61800-5-2 SIL3 standartlarına uygundur.

● Tek dokunuşla ayarlama sağlayan Dijital Ayar Potuna sahip parametre ünitesi tüm önemli parametrelere doğrudan erişim sağlar. FR-A800 serisi, kolay Mitsubishi Electric grafik operatör paneli (GOT DRIVE) bağlantısı sağlar. HMI bağlantısı için haberleşme parametreleri toplu bir şekilde otomatik olarak ayarlanır.

● Sürücünün yerleşik EMC filtresi Avrupa EMC Direktifi standartlarına tam uyum sağlar (EN 61800-3 2. çevre kategorisi C3), böylece sürücü için ayrı bir sertifika gerekli değildir.

● Uygulamanıza en uygun enerji tasarruf fonksiyonundan yararlanın. Etkileyici enerji tasarrufu, enerji monitöründe görüntülenebilmektedir.

● Soğutma fanları ve dahili kondansitörler tahmini 10 yıllık ömre sahiptir. AÇIK/KAPALI kontrol fonksiyonu kullanılarak, fanların hizmet ömrü daha da uzatılabilmektedir.

Donanım	Fonksiyon
● IP55 tam kapalı gövde yapısı	● Multi motor fonksiyonu ile birden fazla motoru/pompayı eş yaşlandırma veya sıralı algılama
● Dahili EMC filtre (EN 61800-3)	● Akıllı yük saptama ile kopmuş kayış veya tıkanmış filtre algılama
● Dahili DC şok bobini (EN 61000-3-12)	● Yangın vb. durumlar için acil durum çalışma fonksiyonu
● %95 nemli ortamda, -10C ile +40C arası ortam sıcaklığında kayıpsız çalışabilme	● Aynı anda 2 farklı PID operasyonu kontrol edebilme
● IEC60721-3-3 3C2/3S2 standartlarında çift kat vernik kaplı elektronik kartlar 3sn %150 aşırı yüklenme kapasitesi	● PID ön şarj fonksiyonu ile yumuşak boru doldurma
● 3sn %150 aşırı yüklenme kapasitesi	● PID tam uyku modu
● 3Hz de %120 başlangıç torku	● Pompa uygulamalarında kuru çalışma koruma fonksiyonu
● USB 2.0 hafıza kartı ile inverter parametrelerini ve PLC programını kopyalayabilme, inceleyebilme, trend alabilme, bilgileri taşıyabilme	● Pompa temizleme fonksiyonu
● Dahili PLC fonksiyonu, 6K memory kapasştesş, 19ns çevrim hızı, ladder, list ve fonksiyon bloğu olarak programlanabilme	● Pompa uygulamaları için yumuşak boru doldurma fonksiyonu
● Potansiyometre özellikli taşınabilir parametre ünitesi	● Aynı anda giriş ve çıkış basıncı kontrolü ve karşılaştırma yapabilme
● 24VDC ile haricen beslenebilen CPU altyapısı	● Adım adım kalkış fonksiyonu
● İnverteri 0-10VDC sürer gibi pulse-train sürebilme imkanı	● Anlık enerji kesintisi sonrası sorunsuz yeniden çalışma Flying Start fonksiyonu
● Entegre Acil Stop fonksiyonunu (SIL-2 STO ISO13849-1 CAT3)	● V/F ve gelişmiş manyetik flux vektör kontrol
● Dahili CC-Link IE Field Basic haberleşme	● Multi point V/F kontrol
● Dahili Modbus TCP/IP haberleşme	● Online ve offline olarak otomatik motor tanıma fonksiyonu
● Dahili BACnet Ip haberleşme	● Permanent magnet ve asenkron motor sürebilme
● Opsiyon haberleşme ve I/O bağlamak için 3 adet boş port	● Permanent magnet motorlarda gerçek sensörsüz vektör kontrolü
● Mini B USB programlama portu	● Maksimum 590Hz çıkış frekansı
● Programlanabilir 12DI / 7DO / 3AI / 2AO	● Dahili enerji tasarrufu monitörü
● Global standartlar, UL – cUL – CE KC RoHS – HK CCS -CSA	● Motor üzerindeki PTC’yi direk olarak bağlayabilme imkanı
	● 4-20mA sinyal kablosunun kopuk olduğunu algılama
	● Ethernet portu üzerinden bağlanan GOT2000 serisi HMI ile otomatik haberleşme
	● Gelişmiş optimum uyartım kontrolü
	● Dönen yükü yakalama fonksiyonu

Kullanım Alanları	Bilgi Alınız
Mikser	Standart Pompa
Taşıma Bandı	Soğutma Kompresörü
Bilyalı Değirmen	Radyal Fan
Vinç Kaldırma	Basınçlı Hava Kompresörü
*Pozisyonlama	Aksiyal Fan
Yoğurma Makinası	Santrifüjlü Pompa
Makaralı Konveyör	Dozajlama Pompası
Çubuklu Değirmen	Aspiratör
Vinç Yürütme	Derinkuyu Su Pompası
*Gantry Robot	Yüksek Basınçlı Pompa
Şerit Testere	Vantilatör
Zincirli Konveyör	Plastik&Aluminyum Extruder
Eksantrik Pres	Salyangoz Fan
*Kule Vinç	Hidrolik Pompası
*Döner Tabla	Jet Fan
Vibrasyon Sistemi
Diker Konveyör
*Servo Pres
Yürüyen Merdiven
*Depolama Sistemi
Dalgıç Pompası
Katrak Kesme
Yatay Konveyör
*Senkron Açma Sarma
Yük Asansörü
*Senkronizasyon
Kırıcı
*Baskı Makinası
*Akıllı Konveyör
*Spindle&İşmili Motoru
*İnsan Asansörü
Master&Slave Çalışma

Normal Şart Ağı Şart
Art. No	Kod	İnverter Akımı (A)	Motor Gücü (kW)	İnverter Akımı (A)	Motor Gücü (kW)

Trifaze 400VAC ~ 500VAC
280792	FR-A846-00023-2-60L2	2,1	0,75	1,5	0,4	238 x 520 x 271
280793	FR-A846-00038-2-60L2	3,5	1,5	2,5	0,75	238 x 520 x 271
280794	FR-A846-00052-2-60L2	4,8	2,2	4	1,5	238 x 520 x 271
280795	FR-A846-00083-2-60L2	7,6	3,7	6	2,2	238 x 520 x 271
280796	FR-A846-00126-2-60L2	11,5	5,5	9	3,7	238 x 520 x 271
280797	FR-A846-00170-2-60L2	16	7,5	12	5,5	238 x 520 x 271
280798	FR-A846-00250-2-60L2	23	11	17	7,5	238 x 650 x 285
280799	FR-A846-00310-2-60L2	29	15	23	11	238 x 650 x 285
280800	FR-A846-00380-2-60L2	35	18,5	31	15	238 x 650 x 285
280801	FR-A846-00470-2-60L2	43	22	38	18,5	238 x 650 x 285
280802	FR-A846-00620-2-60L2	57	30	44	22	345 x 790 x 357
280803	FR-A846-00770-2-60L2	70	37	57	30	345 x 790 x 357
280804	FR-A846-00930-2-60L2	85	45	71	37	345 x 790 x 357
280805	FR-A846-01160-2-60L2	106	55	86	45	345 x 790 x 357
280806	FR-A846-01800-2-60L2	144	75	110	55	420 x 1360 x 456.6
280807	FR-A846-02160-2-60L2	180	90	144	75	420 x 1360 x 456.6
280808	FR-A846-02600-2-60L2	216	110	180	90	420 x 1360 x 456.6
280809	FR-A846-03250-2-60L2	260	132	216	110	420 x 1510 x 456.6
280810	FR-A846-03610-2-60L2	325	160	260	132	420 x 1510 x 456.6

Art No.	Kod	Açıklama
275503	FR-Configurator	800 serisi bağlantı yazılımı
160229	MR-J3USBCBL3M	Mini B USB kablosu 3m

FR-A802-P PARALEL ÇALIŞMA FONKSİYON KILAVUZU(ing)

FR-A800-E – F800-E Ethernet Fonksiyon Kılavuzu(ing)

FR-A800 AC Motor Sürücü Dahili Keypad ile Start ve Dahili Keypad ile Hız Ayarı

FR-A800 AC Motor Sürücü Dahili Start ve Harici Potansiyometre İle Hız Ayarı

FR-A800 AC Motor Sürücü Harici Start ve Dahili Keypad İle Hız Ayarı

FR-A800 AC Motor Sürücü Harici Start ve Harici Potansiyometre İle Hız Ayarı

FR-A800 AC Motor Sürücüsünden Çalışıyor Bilgisi Alma

FR-A800 AC Motor Sürücüden Arıza Bilgisi Alma

FR-A802 (AYRI DÖNÜŞTÜRÜCÜ TİPİ) KULLANIM KILAVUZU (DONANIM)(ing)

FR-A802-E (AYRILMIŞ DÖNÜŞTÜRÜCÜ TÜRÜ) KULLANIM KILAVUZU (DONANIM)(ing)

FR-A806 (IP55 – UL Tip 12 ÖZELLİKLER) KULLANIM KILAVUZU (DONANIM)(ing)

FR-A806-E (IP55 – UL Tip 12 TEKNİK ÖZELLİKLER) KULLANIM KILAVUZU (DONANIM)(ing)

FR-A806-L2 – L3 (IP55 – UL Tip 12 TEKNİK ÖZELLİKLER) KULLANIM KILAVUZU (DONANIM)(ing)

FR-A800 – F800 – E800 PLC FONKSİYON PROGRAMLAMA KILAVUZU(ing)

FR-A800 – F800 – E800 PLC Fonksiyon Proglama Kılavuzu(ing)

FR-A800 Kullanma Kılavuzu (Detaylı)(ing)

FR-A800 AC Motor Sürücü Butonla Start-Stop Ayarı (Mühürleme)

FR-A802-P PARELEL ÇALIŞMA KULLANIM KILAVUZU

FR-A802-GF KULLANIM KILAVUZU

FR-A806-L2 – L3 (IP55 – UL Tip 12 TEKNİK ÖZELLİKLER) KULLANIM KILAVUZU

Art No.	Kod	Uygun İnverter Modeli	Açıklama
238343	FR-HEL-H0.75K-E	A846 >> 00023	3 faz, 3x400VAC
238344	FR-HEL-H1.5K-E	A846 >> 00038	3 faz, 3x400VAC
238345	FR-HEL-H2.2K-E	A846 >> 00052	3 faz, 3x400VAC
238346	FR-HEL-H3.7K-E	A846 >> 00083	3 faz, 3x400VAC
238347	FR-HEL-H5.5K-E	A846 >> 00126	3 faz, 3x400VAC
238348	FR-HEL-H7.5K-E	A846 >> 00170	3 faz, 3x400VAC
238349	FR-HEL-H11K-E	A846 >> 00250	3 faz, 3x400VAC
238350	FR-HEL-H15K-E	A846 >> 00310	3 faz, 3x400VAC
283571	FR-HEL-H18.5K-E1	A846 >> 00380	3 faz, 3x400VAC
283572	FR-HEL-H22K-E1	A846 >> 00470	3 faz, 3x400VAC
283573	FR-HEL-H30K-E1	A846 >> 00620	3 faz, 3x400VAC
283574	FR-HEL-H37K-E1	A846 >> 00770	3 faz, 3x400VAC
238355	FR-HEL-H45K-E1	A846 >> 00930	3 faz, 3x400VAC
238356	FR-HEL-H55K-E	A846 >> 01160	3 faz, 3x400VAC
273305	FR-HEL-H90K-E	A846 >> 01800	3 faz, 3x400VAC
273306	FR-HEL-H110K-E	A846 >> 02160	3 faz, 3x400VAC
273307	FR-HEL-H132K-E	A846 >> 02600	3 faz, 3x400VAC
273308	FR-HEL-H160K-E	A846 >> 03250	3 faz, 3x400VAC
273309	FR-HEL-H185K-E	A846 >> 03610	3 faz, 3x400VAC
273310	FR-HEL-H220K-E	A846 >> 04320	3 faz, 3x400VAC
273311	FR-HEL-H250K-E	A846 >> 04810	3 faz, 3x400VAC
273312	FR-HEL-H280K-E	A846 >> 05470	3 faz, 3x400VAC
273313	FR-HEL-H315K-E	A846 >> 06100	3 faz, 3x400VAC
273314	FR-HEL-H355K-E	A846 >> 06830	3 faz, 3x400VAC

Art No.	Kod	Açıklama
286226	FR-DU08	Standart PU ünitesi, IP40
286226	FR-DU08-01	Standart PU ünitesi, IP55
274525	FR-LU08	Gelişmiş Türkçe PU ünitesi, IP40, (inverter üzerine takılabilir)
296613	FR-LU08-01	Gelişmiş Türkçe PU ünitesi, IP55, (pano kapağına takılabilir)
70727	FR-A5CBL 1	PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 1m
70728	FR-A5CBL 2,5	PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 2,5m
70729	FR-A5CBL 5	PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 5m
157515	FR-ADP	PU ünitesi bağlantı aparatı (dişi <> dişi, RJ45)
DU08/LU08 parametre üniteleri ile birlikte FR-ADP ve FR-A5CBL xx 1’er adet alınması gerekmektedir

Art No.	Kod	Açıklama
269429	FR-A8AP	A800 serisi için TTL ve HTL encoder giriş opsiyonu
283939	FR-A8APR	A800 serisi için resolver encoder giriş opsiyonu
285244	FR-A8TP	A800 serisi için TTL ve HTL encoder girişli terminal bloğu
297422	FR-A8APS	A800 serisi için EnDat 2.2 interface encoder giriş opsiyonu
289335	FR-A8NS	SSCNET-lll/H motion haberleşme opsiyonu
Motion kontrol çalışmada FR-A8NS opsiyonu ile birlikte 1 adet de encoder giriş opsiyonu alınmalıdır.

Art No.	Kod	Açıklama
269431	FR-A8NC	CC-Link haberleşme opsiyonu
168347	A6CON-LP5	FR-A8NC için CC-Link haberleşme konnektörü
273102	FR-A8NCE	CC-Link IE Field haberleşme opsiyonu
274514	FR-A8NP	Profibus DP haberleşme opsiyonu, vidalı bağlantı
294939	FR-D-Sub9-A8NP	FR-A8NP için 9 pin konnektör bağlantı aparatı
262948	FR-A8NDPV1	Profibus DPV1 haberleşme opsiyonu, konnektörlü bağlantı
290115	FR-A8NCN	ControlNet için haberleşme opsiyonu
262949	FR-A8NPRT-2P	Profinet haberleşme opsiyonu, 2xRJ45 portlu
262950	FR-A8NEIP-2P	Ethernet IP haberleşme opsiyonu, 2xRJ45 portlu
269432	FR-A8ND	DeviceNet haberleşme opsiyonu
318109	FR-A8NL	LONWORKS haberleşme opsiyonu
317035	FR-A8NF	FL-net remote haberleşme opsiyonu
284809	FR-A8NECT-2P	EthernetCAT haberleşme opsiyonu, 2xRJ45 portlu
298153	FR-A8NCA	CanOpen haberleşme opsiyonu
307170	FR-A8ERS-60	Ethernetli E2-60 modelleri için RS-485 haberleşme opsiyonu

Art No.	Kod	Açıklama
269426	FR-A8AX	16 DI genişleme opsiyonu
269427	FR-A8AY	7 DO, 2AO genişleme opsiyonu
269428	FR-A8AR	3 röle DO genişleme opsiyonu
283940	FR-A8AZ	1 Ter, 1 Al, 1 AO genişleme opsiyonu
290118	FR-A8AC	120VAC kumanda voltajı, 8 digital giriş, 2 röle çıkışı
269430	FR-A8AL	Master slave çalışma için AB fazı giriş/çıkış opsiyonu
290117	FR-A8AN	İzoleli 1Al, 2AO genişleme opsiyonu (4-20mA)
